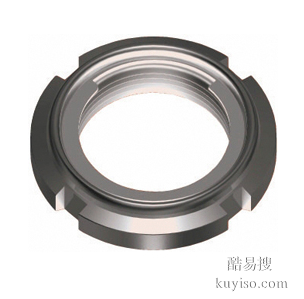

日本冨士螺母FU05SCFUN28SC

产品简介
螺纹间距1内径（Φmm）：24（0～-0.5）
无表面处理单重（g）：13
材质（螺母）：S45C调质或相当品
螺纹精度（JIS）：JIS6H（2级）
材质（摩擦环）：SUS301
端面的直角度（mm）：0.05
螺纹的呼叫：M17

报价说明
重要提示:我们是进口备件，需要实时报价
南京玖宝机电设备有限公司王经理
TEL：1377-0506-113/
QQ：321-502-7595

结构和作用图
1.摩擦环与轴的螺纹接触，成为如图所示的状态时，通过弹簧作用产生【应力P】。
2.轴的螺纹与【反作用力P’】一起受到压力，产生阻止自由转动的摩擦转矩（弹簧圈转矩）。

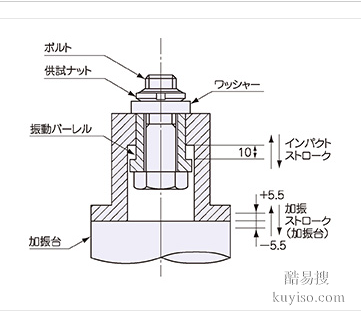

推力方向振动冲击试验
试验条件
・供试尺寸：M20×1/拧紧扭矩：53.9N・m{550kgf・cm}。
试验机规格
螺栓/供试螺母/振动杆/激振台/激振行程（+5.5～-5.5）/冲击行程/垫圈

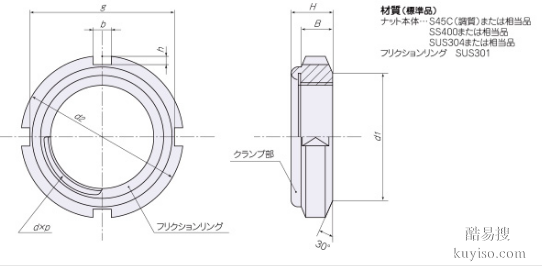

冨士精密螺母尺寸
M8～M100（SS系列）
10～M150（SC系列）
10～M100（SUS系列）
间距：细螺纹

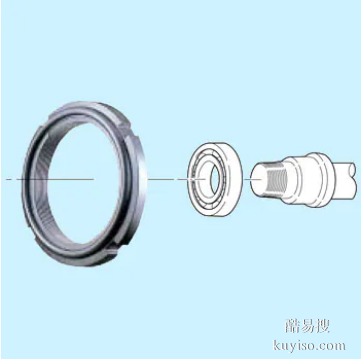

安装步骤
将轴承穿过外螺纹。确认螺纹部前端进行了倒角加工（相当于C=1节距）后，再加上润滑剂。外螺纹硬度低时，请特别使用润滑性高的产品。
用手拧入，直到摩擦环与外螺纹的螺纹接触。
使用FINE U-NUT专用紧固工具。
不能使用冲击扳手。
按住棘轮手柄的轴部，缓慢旋转并拧紧。
不能从摩擦环侧拧入。
确认轴承的内圈与FINE U-NUT的座面是否紧密接触，外螺纹的螺纹部是否从摩擦环中伸出2个间距以上。
拆下时，用紧固工具将摩擦环拧回螺纹，直至摩擦环离开螺纹牙。
