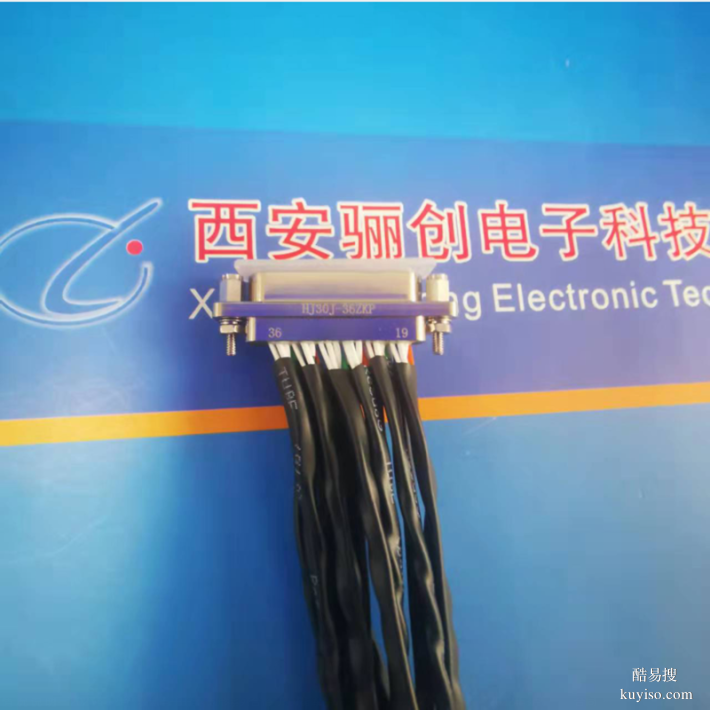

骊创生产HJ30J-24ZK带线HJ30J矩形连接器

HJ30J系列高速传输微矩形电连接器

产品特点
阳性接触件采用弹性绞线插针；
高密度接点，间距1.27mm*1.27mm;
产品采用金属屏蔽外壳；
包括12芯-100芯等7种规格；
执行企业标准：GJB2446-2011《外壳定位超小矩形连接器通用规范》

主要技术特征
环境温度
-55℃-- +125℃
接触电阻
≦20mΩ
振动
10Hz-2000Hz 196m/s2
绝缘电阻
常温≧5000MΩ；湿热≧100MΩ
耐电压
800V（常态）
近端串扰
100ps时间内近端串扰不小于30dB
冲击
735m/s2
机械寿命
500次
额定工作电流
3A
特性阻抗
100±15Ω
传输特性
传输速率为1.65Gbps;对插头、插座两端都为印制板端接方式时，传输速率为3.125Gbps;

订货说明

范例：XCA14F3M1/K1P1
注解：XCA表示此系列为XCA线簧式压接电连接器。
14表示此连接器外壳号是14号，安装插座的开孔尺寸也就是14mm左右，另外还有18号、22号、24号27号、30号、33号、36号，39，数值越大也就意味着插座的外壳安装尺寸越大。
F表示插座形式是方法兰式的插座，此处还可以是(T:插头、
S:双头密封插座、) 。
3表示接触件的数量，也就是通俗讲的航空插头的芯数或针数，具体的组合请参考以下资料中的（XCA系列接点排列图）。
Z1表示镀金的插针，此处还可以是（K1镀金的插孔）详细请参考以下资料中的（XCA系列型号代号及意义）。
P1表示尾部的结构形式和航空插头的表面处理颜色，此处还可以有很多代号，详细请参考以下资料中的（XCA系列型号代号及意义）。
综合上面的注解，范例中斜线前部分的含义就是：XCA系列外壳号为14的方法兰插座内装3根镀金插针，插座的尾部无螺纹且航空插头的表面处理为化学镀镍。
综合上面的注解，范例中斜线后部分的含义就是：XCE系列外壳号为14的插头内装3根镀金插孔，插头的尾部有螺纹选配附件且航空插头的表面处理为化学镀镍
