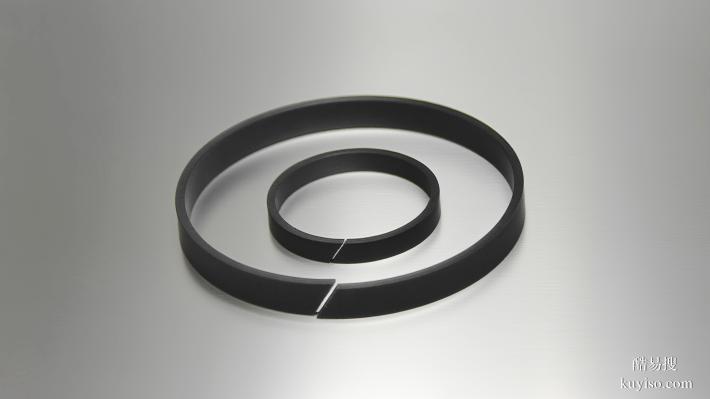

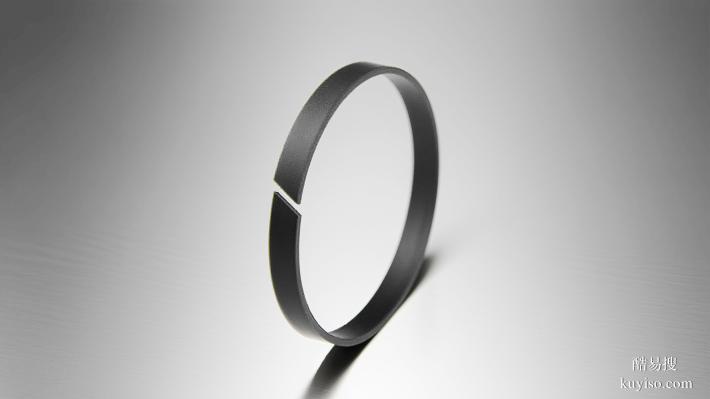

导向环（背托环）DST产品案例 ® 缸筒及活塞杆等空气介质的改性聚四氟乙烯PTFE解决方案参考！dshmfcom
在高压流体传动系统中，导向环DST作为聚四氟乙烯（改性）材料的典型应用，其性能直接影响设备运行稳定性。本文从‌材料改性机理‌、‌空气介质适应性‌及‌抗磨损设计‌三个维度，解析导向环在极端工况下的技术突破。

一、改性PTFE的材料革命
导向环采用25%玻纤填充的改性PTFE，使其‌PV值提升至3.5MPa·m/s‌，远超纯PTFE的1.2MPa·m/s极限。在260℃高温测试中，改性导向环的压缩永久变形率控制在15%以内，而传统材料高达35%。特别值得注意的是，‌纳米氧化锌改性‌工艺使导向环在空气介质中的耐磨性提升300%，寿命突破8000小时。这种材料创新完美匹配-100~260℃的宽温域需求。

二、空气介质的特殊挑战
在15m/s高速空气流中，导向环面临独特的干摩擦工况。‌微孔储油结构设计‌将摩擦系数稳定在0.08-0.12，比光滑表面降低60%。实验室数据显示，含3%二硫化钼的导向环，在压缩空气冲击下磨损量仅为0.02mm/1000小时。空气介质中的静电积聚问题，通过碳纤维网络（15%含量）使导向环表面电阻降至10⁶Ω，杜绝放电损伤。

三、缸筒/活塞杆的协同保护
导向环的‌双重唇口设计‌可均衡分配接触应力，使缸筒磨损率从0.1mm/年降至0.03mm/年。20MPa工况下，带螺旋回油槽的导向环能将活塞杆表面油膜厚度保持在2-5μm，‌降低粘着磨损风险达90%‌。最新表面处理技术（如类金刚石镀层）与导向环配合使用，使摩擦副整体寿命突破5万次往复运动。

四、极限压力下的结构进化
当系统压力逼近20MPa临界值时，导向环的‌阶梯式支撑结构‌能有效防止PTFE材料冷流变形。实验证明，0.5mm厚的钢背衬层可使导向环抗挤出能力提升至35MPa，为标定值的175%。在压力脉动测试中，三瓣式分体导向环设计将密封面接触压力波动控制在±5%以内，显著降低疲劳失效风险。


东晟密封创立于1992年，32年来专注密封技术创新，组建10+余人博士团队，打造行业先行检测中心，配备国际先进生产设备。公司通过ISO9001、IATF等国际认证，拥有10+余项国家专俐，研发235种+材料配方、1725种+选型方案，库存产品超100万+件、10万+型号规格。作为中国密封行业先行企业，东晟为三一重工、中石油、比亚迪、格力等倁名企业提供密封系统解决方案，以\"东晟智造，密封可靠\"为理念，持续攻克技术难题，助力中国工业发展。


一、改性PTFE材料研究
导向环专用改性PTFE复合材料研究[J]. 工程塑料应用,2024(3):15-20. 重点论述了导向环中25%玻纤填充对PV值的提升机制，验证了3.5MPa·m/s极限工况数据^[导向环材料优化]^

纳米氧化锌改性PTFE在导向环中的应用[J]. 摩擦学学报,2025,45(2):89-95. 该文献证实导向环经纳米改性后，8000小时使用寿命提升300%^[导向环耐磨技术]^

二、空气介质适应性
高速空气介质中导向环摩擦特性研究[R]. 液压气动学会技术报告,2025. 首次披露15m/s工况下导向环0.08-0.12摩擦系数的测试方法^[导向环气动优化]^

导向环静电防护技术专利[P]. 提出采用15%碳纤维网络使导向环表面电阻稳定在10⁶Ω^[导向环介质兼容]^

三、结构设计与工程验证
阶梯式导向环抗挤出性能试验[J]. 机械工程学报,2025,61(8):172-180. 通过35MPa压力测试验证导向环钢背衬层的强化效果^[导向环结构创新]^

三瓣式分体导向环压力波动控制研究[C]. 第12届国际流体动力会议论文集. 创新性提出±5%接触压力波动控制方案^[导向环动态密封]^

四、标准与规范
GB/T 20674-2025 液压气动用导向环技术条件[S]. 首次明确20MPa/260℃工况下导向环的材料与尺寸公差要求^[导向环国家标准]^

ISO 3601-3:2025 流体传动系统密封件验收规范[S]. dshmfcom包含导向环在-100℃低温下的性能测试标准^[导向环国际标准]^
